Praxis: Steinbruch- und Haldenaufmaß mit Trimble Stratus

Holcim testet Drohnenvermessung für Bestandsermittlung und Geländeaufmaß

Volumenveränderungen in Steinbrüchen sind ein immer wiederkehrendes Thema. Nicht nur bei der Ermittlung von Haldenvolumen, sondern auch beim Rohstoffvorkommen in der Steinbruchwand. Mittels Trimble Stratus kann Holcim diese Berechnungen nun in kurzer Zeit selbst durchführen.

Im Zementwerk Beckum-Kollenbach hat Holcim die Massenermittlung erstmals mit einer Drohne selbst durchgeführt und mit der Datenplattform Trimble Stratus ausgewertet. Der bisherige Vorgang war deutlich komplizierter: Ein Vermessungsbüro hat für Luftaufnahmen eine Befliegung mit einem Kleinflugzeug vorgenommen und 3D-Fotos, Punktwolken sowie Orthofotos erstellt, um daraufhin die Volumina und Massen der Halden zu ermitteln, die unterjährig aus den Steinbrüchen gewonnen worden sind. Während Holcim bisher mehrere Monate auf die Vermessungsergebnisse des beauftragten Ingenieurbüros warten musste, stehen die Auswertungen mit dem Trimble Stratus schon nach 24 Stunden zur Verfügung. Besonders vorteilhaft: Mit den Luftaufnahmen kann die Ermittlung der Massen oder der Massendifferenzen zu vorherigen Messungen ohne Vermessungskenntnisse und ohne zusätzliche Software direkt in Trimble Stratus vorgenommen werden.

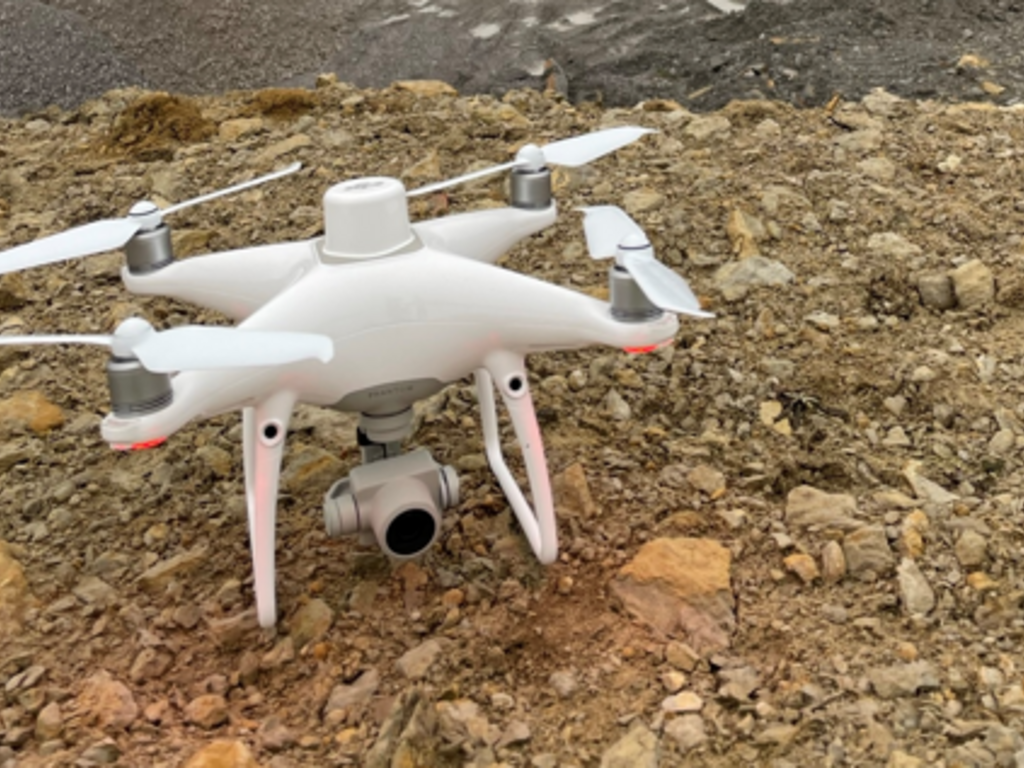

Neben der Zeitersparnis ist die Befliegung mit der Drohne und die Auswertung mit Trimble Stratus erheblich kostengünstiger. Die Kosten für das Trimble Stratus Abo betragen nur einen Bruchteil der Kosten für die Befliegung mit dem Flugzeug und der Ausgabe der Daten durch das Ingenieurbüro. Darüber hinaus erzielt die Vermessung mit dem Quadrocopter DJI Phantom 4 RTK mit zentimetergenauer Positionierung hochpräzise Messergebnisse. Nach dem erfolgreichen Test der Drohnenvermessung plant Holcim jetzt, das Verfahren auch in den Holcim-Zementmahlwerken Duisburg und Dortmund für die Bestandsinventur einzusetzen.

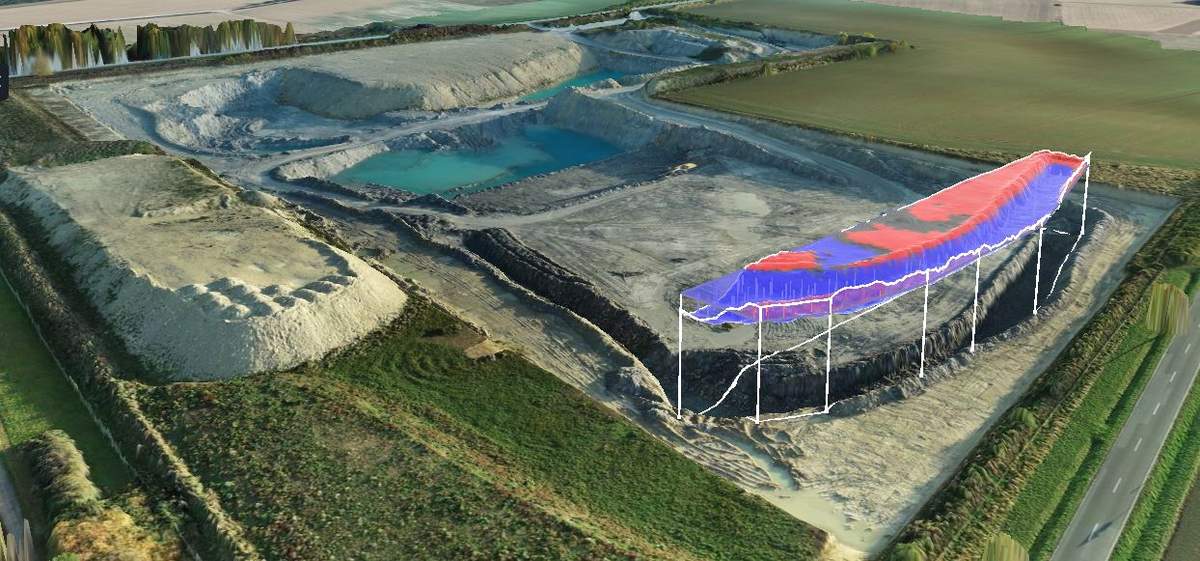

Als besonders vorteilhaft hat sich die Drohnenvermessung von Steinbrüchen und Kiesgruben erwiesen. Mit der Drohne kann nicht nur eine größere Fläche in kürzerer Zeit als mit der herkömmlichen Vermessung mit dem GNSS-Rover erfasst werden – die Bestandsveränderung wird durch den Vergleich zweier Aufnahmen eines markierten Bereichs direkt in Trimble Stratus ermittelt. Auch Geländeveränderungen von geologischen Störungen wie Verrutschungen oder Verschiebungen im Gestein können mit der Visualisierung an einem Zeitstrahl schnell erkannt werden. Holcim nutzt die präzisen topografischen Aufnahmen darüber hinaus für die Planung und Kalkulation oder teilt die Daten aus Stratus heraus mit externen Landschaftsplanern für die Abbau- und Rekultivierungsplanung. Nicht zuletzt vermeidet das Aufmaß mit der Drohne die persönliche Inspektion der Lagerstätten und steigert so die Sicherheit der Mitarbeiter.
