Største fleksibilitet - højeste præcision
3D Maskinstyring til jord- og asfaltkompaktor
3D maskinstyring til tromle
Trimble GPS maskinstyring til tromler giver den størst mulige fleksibilitet inden for jord- og asfaltarbejde med høj nøjagtighed og konstant kontrol af position og højde. Kortlægningsfunktionen i maskinstyringen dokumenterer og minimerer antallet af overgange og registrerer graden af komprimering. I vejbyggeriet registreres og dokumenteres asfalttemperaturen for at undgå skader forårsaget af for høje eller for lave værdier.
To-vejs kommunikation til tromle minimerer driftsomkostninger
Typisk anvendes der flere tromler på et anlægsområde. Både Trimble CCS900 til asfaltkomprimering og Trimble Earthworks til jordarbejdet optimerer det antal overkørsler, der kræves ved at tromlerne på en byggeplads forbindes med hinanden i et netværk. Kompaktorerne kommunikerer med hinanden og opnår en tidsbesparende og ensartet komprimering af underlaget med optimerede køreveje.

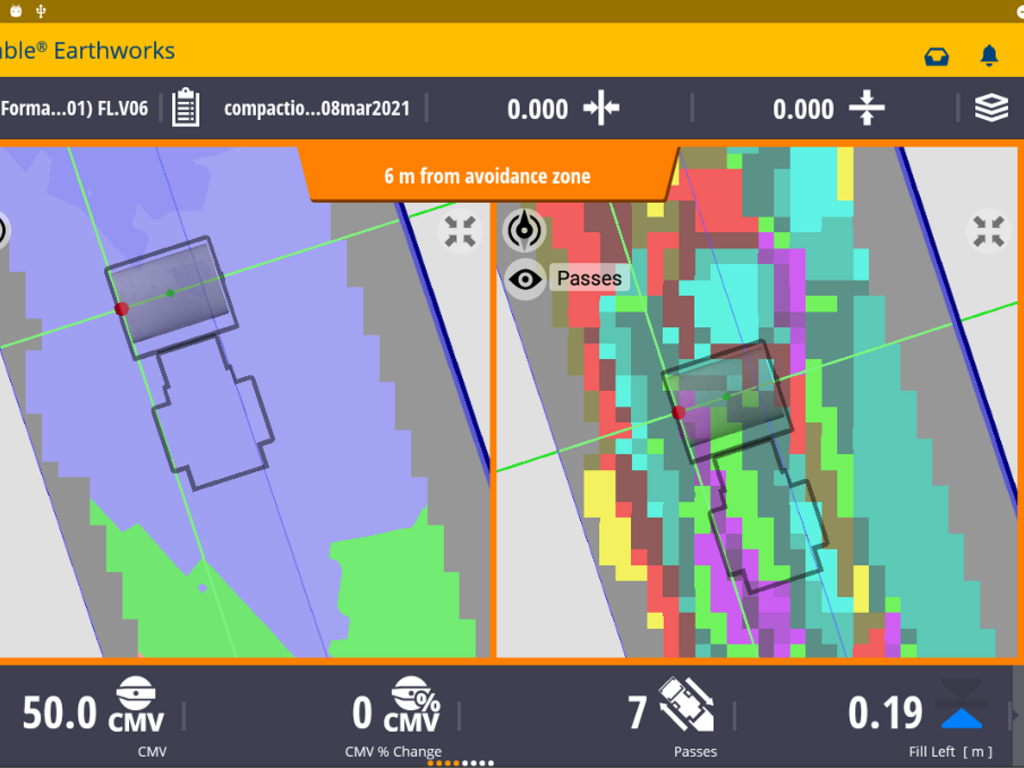

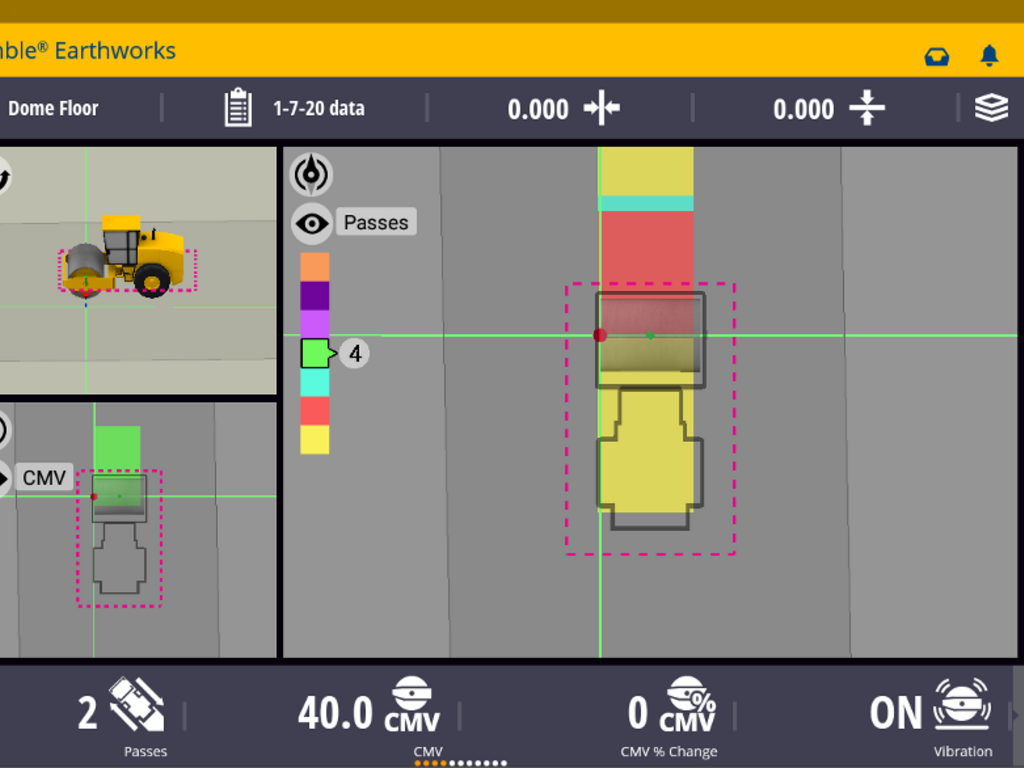

Førerne af hver maskine ved i realtid, hvilke områder der allerede er blevet tilstrækkeligt komprimeret, og hvilke områder der stadig skal overkøres. Førerne modtager oplysninger om arbejdets fremdrift i realtid direkte i førerhuset via Trimble WorksManager eller Trimble WorksOS, hvilket hjælper dem med at undgå over- eller underkomprimering. 3D-maskinstyringssystemerne bidrager således ikke kun til en forbedret komprimeringskvalitet med mindre tidsforbrug og lavere personale- og driftsomkostninger. Oplysningerne om komprimering kan bruges ved hjælp af Trimble WorksOS til at vurdere projektets fremskridt af den ansvarlige byggeleder og til dokumentation over for kunden.
Førerne af hver maskine ved i realtid, hvilke områder der allerede er blevet tilstrækkeligt komprimeret, og hvilke områder der stadig skal overkøres. Ved planlægningen af de næste overkørsler får chaufførerne via lagteknologien at vide, i hvilke områder eller på hvilke lag de andre komprimatorer arbejder i øjeblikket.

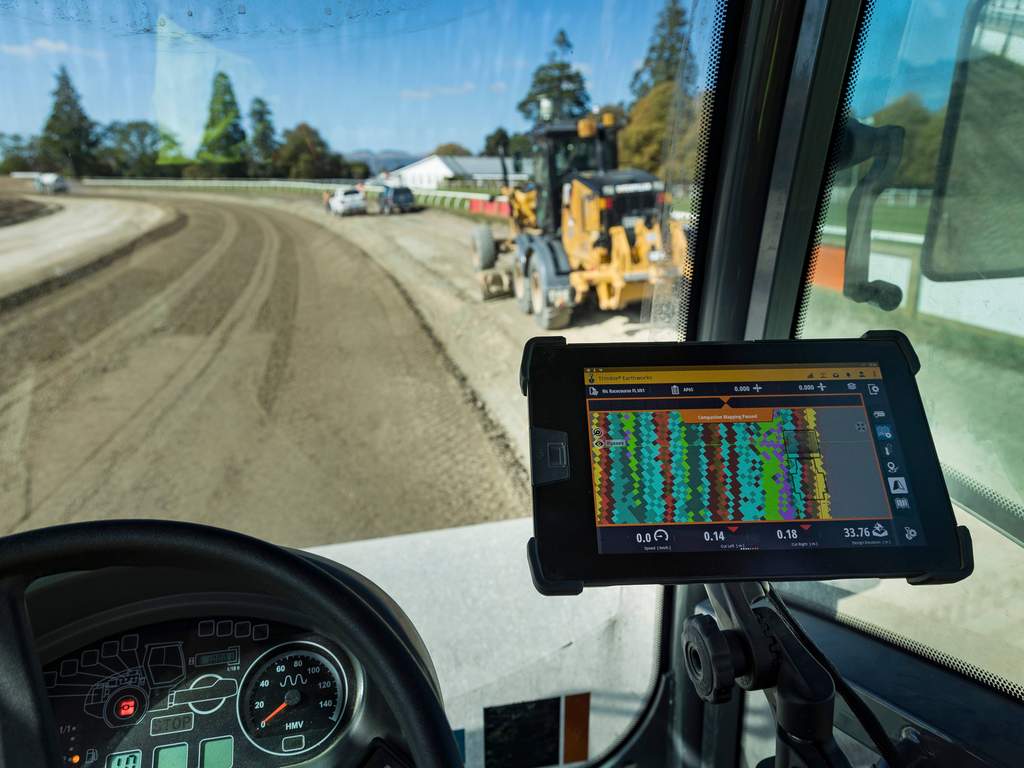

Med realtidsdisplayet får førerene oplysninger om arbejdets fremdrift i direkte i kabinen, hvilket hjælper dem med at undgå over- eller underkomprimering. Version 12.7 bidrager således ikke kun til en forbedret komprimeringskvalitet med kortere tidsforbrug og lavere personale- og driftsomkostninger. Kortoplysningerne kan bruges ved hjælp af WorksOS til at vurdere projektets fremskridt for byggepladslederen og til dokumentation af komprimering over for kunden.
CCS900 3D-maskinstyring til asfaltkompaktorer måler kontinuerligt temperaturen og muliggør dermed pålidelig styring af asfaltkvaliteten. Det forhindrer skader på belægningen og sikrer, at føreren altid kører i det optimale temperaturområde.
Den infrarøde IS310-temperatursensor er monteret på den forreste og bageste valse og måler overfladetemperaturen i kørselsretningen.
Den konstante kontrol af position, højde og temperatur sikrer et optimalt resultat af den installerede overflade, samtidig med at materiale- og tidsforbruget minimeres.

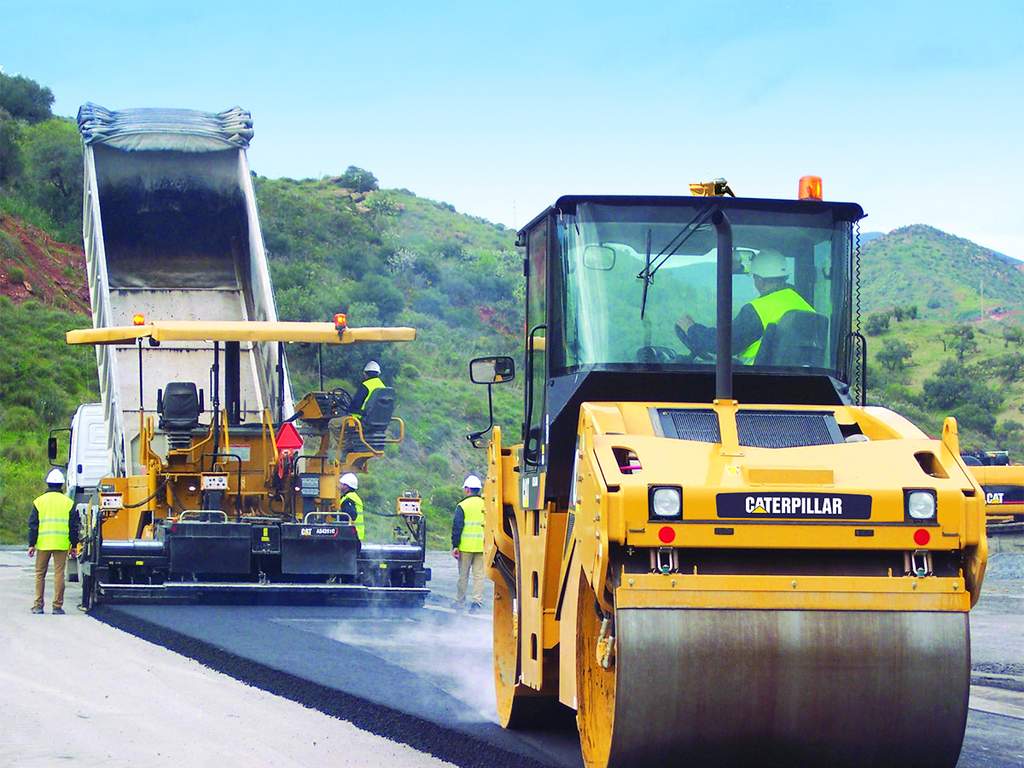

Asfaltkomprimering
Asfaltkomprimering
Asfaltkomprimering

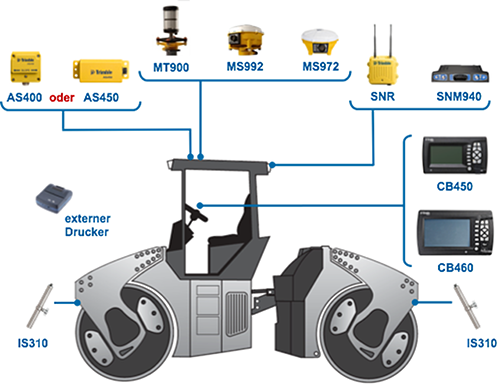

Konfigurationer
Single GNSS
Trimble GNSS maskinmodtager MS972 bestemmer kompaktorens position med en nøjagtighed på få centimeter. Positionsdataene bruges til at dokumentere passagen og beregne den samlede arbejdsgang.
Universal Totalstation
Positionering med totalstationen garanterer den højeste nøjagtighed til overfladekontrol og udlægning af materialer og kan anvendes på steder, hvor satellitmodtagelse ikke er mulig eller forstyrres (beliggenhed i byerne, afskærmning af høje træer, tunneler, kløfter, bjerge eller lignende).
Komponenter

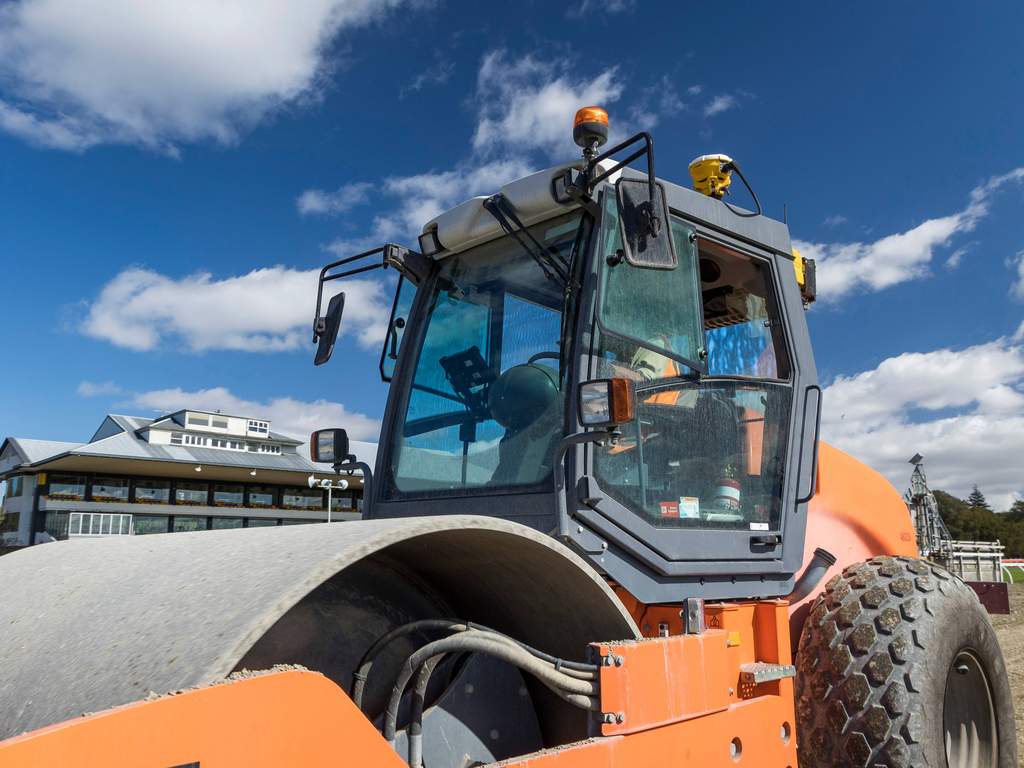

Trimble Earthworks- og Trimble CCS900 3D-maskinstyring til jordkompaktorer giver mulighed for at styre undergrundens fasthed. Komprimeringssensoren forhindrer både for lidt og for meget komprimering. Konstant kontrol af position, højde og overgange sikrer optimale komprimeringsresultater og optimerer maskintiden.
- Komprimering af overfladematerialet til det ønskede komprimeringsmål.
- Bestem mængden i realtid på samme tid
- Øget holdbarhed, stabilitet og bæreevne

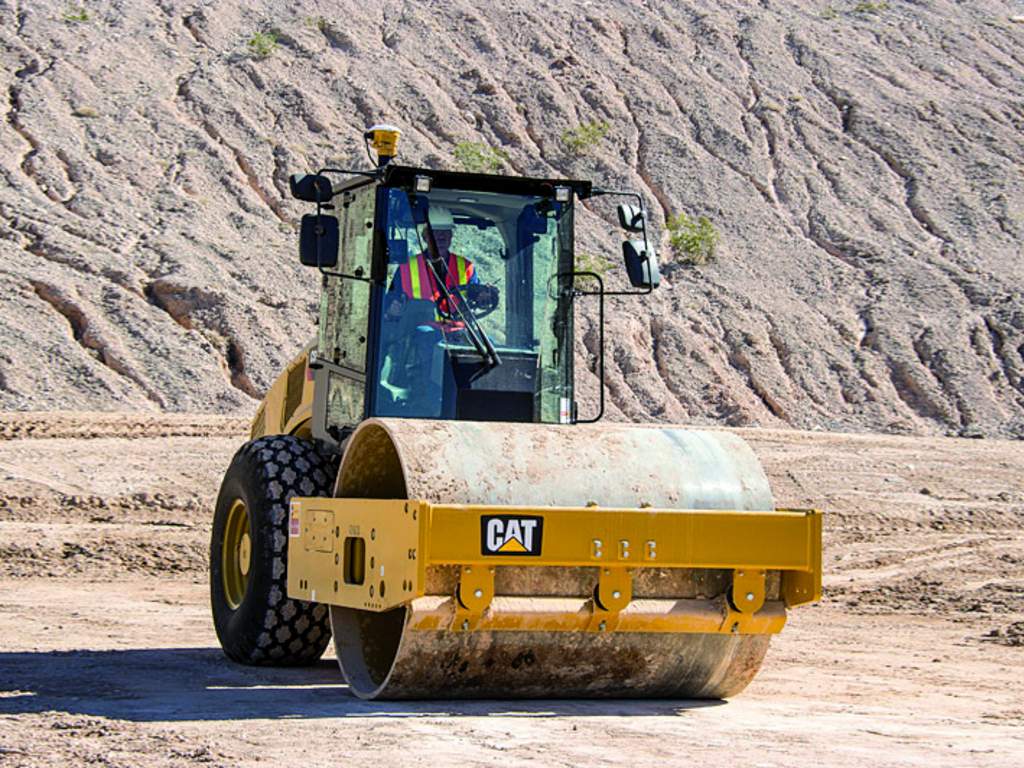

Jordkomprimering
Jordkomprimering
Jordkomprimering

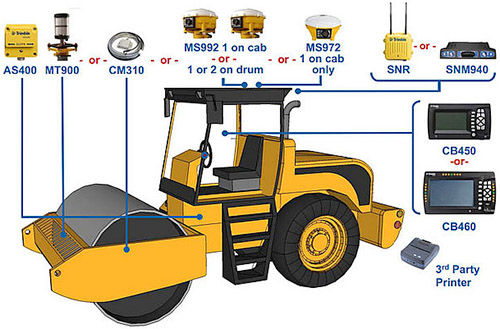

Konfiguration
Single GNSS
Trimble GNSS maskinmodtagerne MS995 eller MS972 bestemmer komprimeringens position med en nøjagtighed på få centimeter. Positionsdataene bruges til at dokumentere overkørslerne og beregne den samlede arbejdsgang.
Universal Totalstation
Positionering med totalstationen garanterer den højeste nøjagtighed til overfladekontrol og udlægning af materialer og kan anvendes på steder, hvor satellitmodtagelse ikke er mulig eller forstyrres (beliggenhed i byerne, afskærmning af høje træer, tunneler, kløfter, bjerge eller lignende).

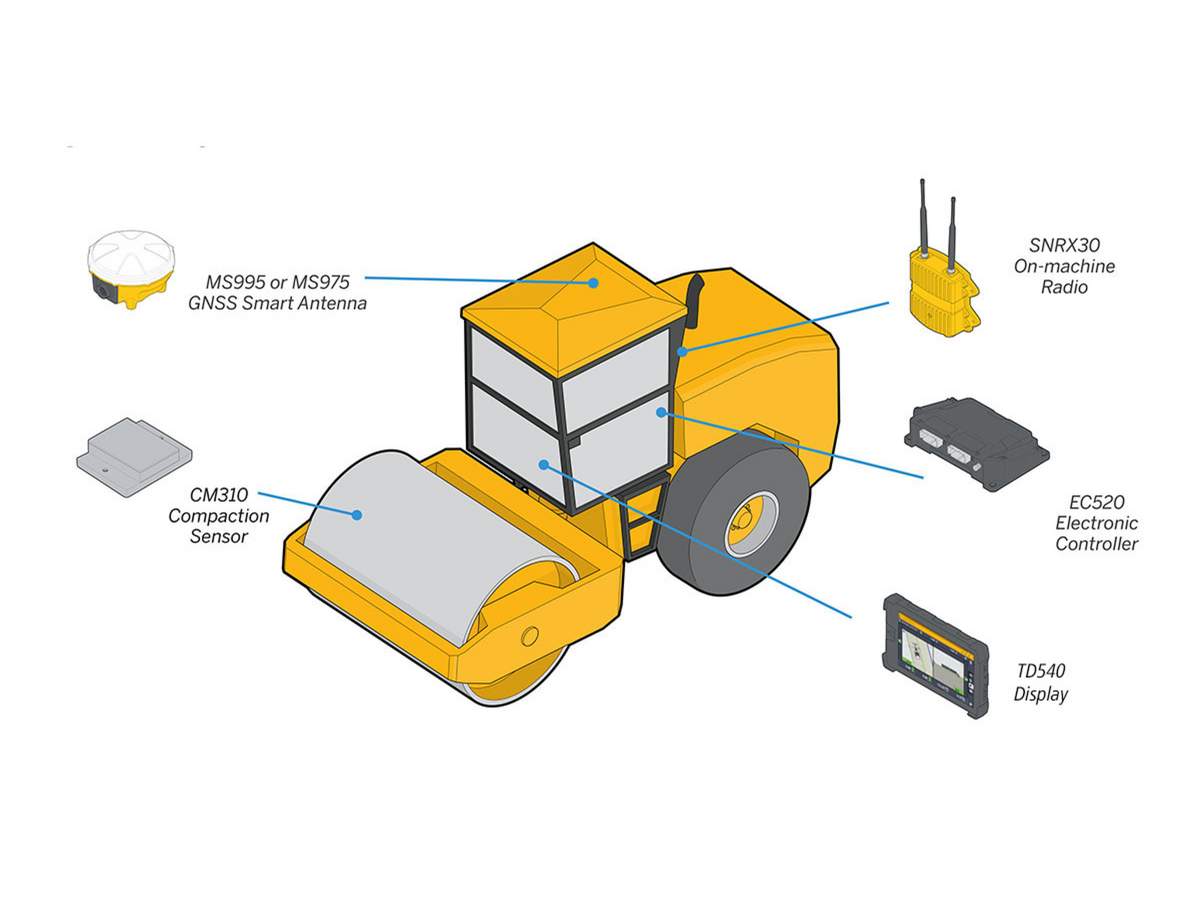

Komponenter
Trimble CCS900
Trimble Earthworks
- Optimering af overkørsler og reduktion af komprimeringstiden
- Temperaturreduktion (asfaltbelægning)
- Kontrol af komprimering (jordarbejde)
- Undgå beskadigelse og adskillelse af materialer under vejbyggeriet
- Præcis højdemåling med universal totalstation øger overfladekvaliteten og sparer opmålingsarbejde
- Positionering via GNSS eller totalstation
- Kommunikation mellem tromlerne giver hver enkelt fører et samlet overblik
Integration med
Trimble WorksManager
Trimble WorksManager er Trimbles nye sky-baserede platform til effektiv data- og maskinstyring. Det integrerer Trimble Earthworks-, Siteworks-, Business Center-, GCS900- og SCS900-systemerne.
læs videre »
Trimble WorksOS
Med projektstyringsplatformen kan byggeledere og projektledere se byggeriets fremskridt i realtid sammenlignet med designet i ét enkelt program. Byggeledere ser maskinernes produktivitet i 3D og kan optimere arbejdseffektiviteten på byggepladsen
læs videre »
Trimble Business Center
Kraftfulde moduler hjælper dig med at skabe præcise, integrerede 3D-modeller til anlægs- og vejbygningsprojekter hurtigt og nemt. Træf bedre beslutninger, reducer dyre fejltagelser og øg effektiviteten på kontoret og på byggepladsen.
læs videre »
