Arbejd mere produktivt og præcist med Trimble maskinstyring
Maskinstyring til kompaktmaskiner
Trimble maskinstyringssystem til kompaktmaskiner
Hvor maskinstyring er den gældende teknologi når det gælder store entreprenørmaskiner, anvendes 2D men også 3D maskinstyring i stigende grad til kompakte maskiner. Afhængigt af arbejdsopgaven og konfigurationen kan der opnås betydelige produktivitetsforøgelser med 3D maskinstyring, selv for kompakte maskiner.
Øget produktivitet
Selv med 2D-systemer kan der hurtigt og uden opmåling oprettes plane eller skrånende overflader som f.eks. indkørsler, sportspladser eller mindre trafikveje. Fejl i højden eller efterbearbejdning undgås. 3D-systemer viser derimod deres styrke, når de skaber komplekse geometrier som f.eks. skråninger eller vægge med kurveradier. Andre eksempler er byggegruber, grøfter eller kanaler, hvor ikke kun højden, men også den nøjagtige placering er vigtig. På denne måde kan terrænkonturer ofte oprettes i en enkelt operation, hvilket sparer tid. Både trafikområder og niveauer samt komplekse terrænformer kan produceres ikke kun meget hurtigere og med mindre opmålingsarbejde, men også meget mere præcist.

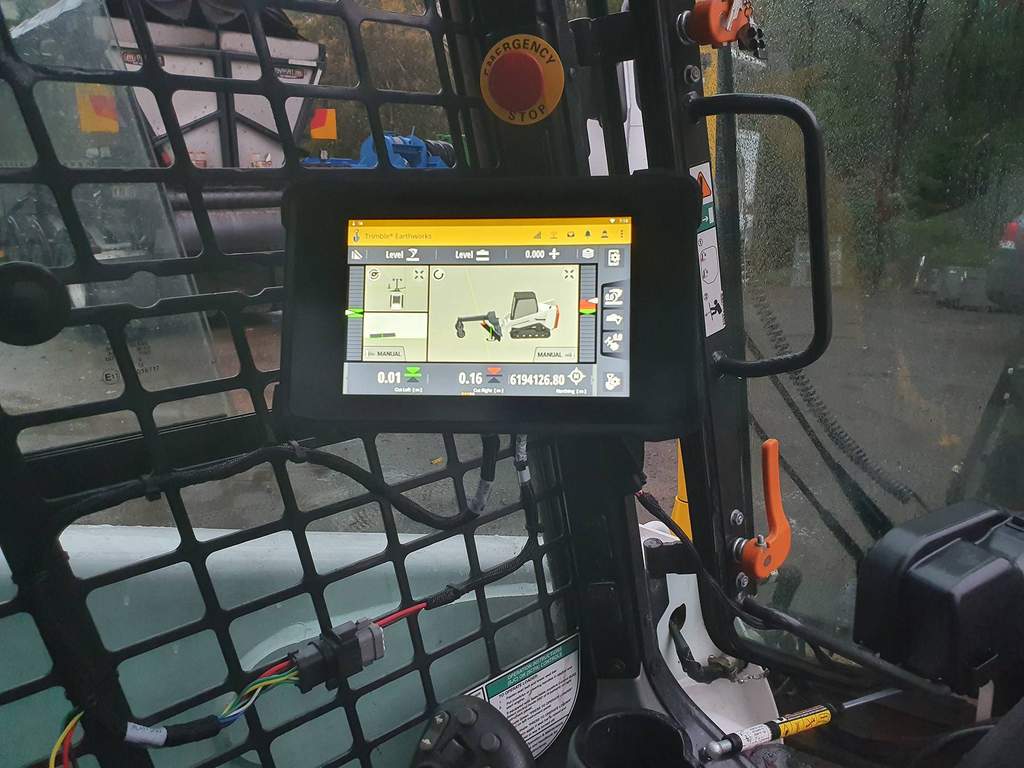

Trimble Earthworks 3D-styring kompaktmaskiner

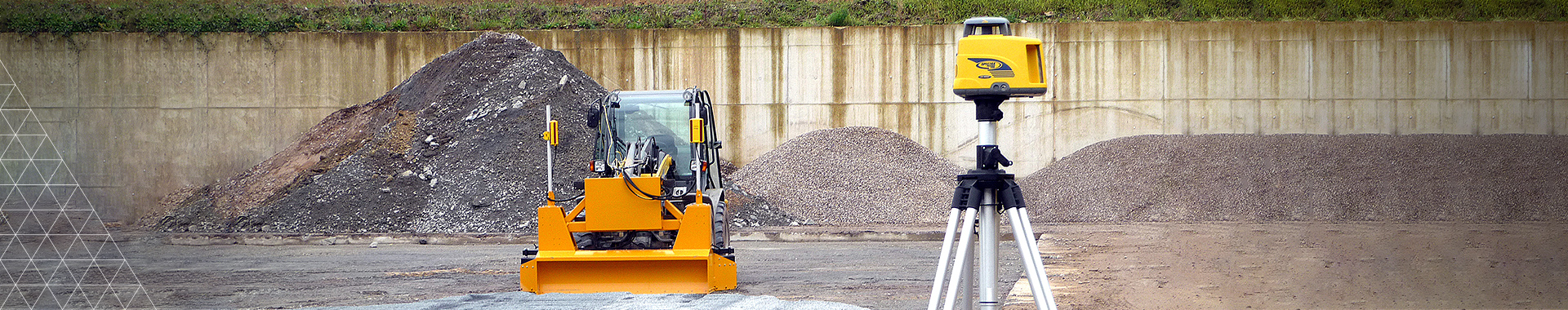

Grader med Trimble 2D-laserstyring

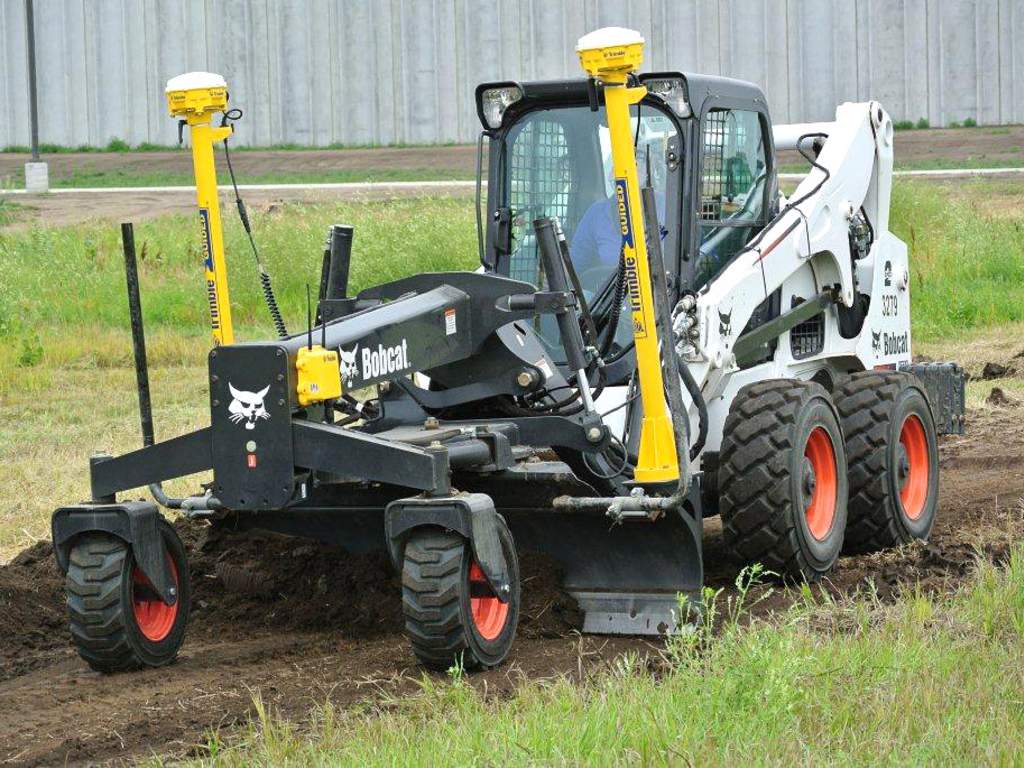

Grader med Trimble 3D-laserstyring

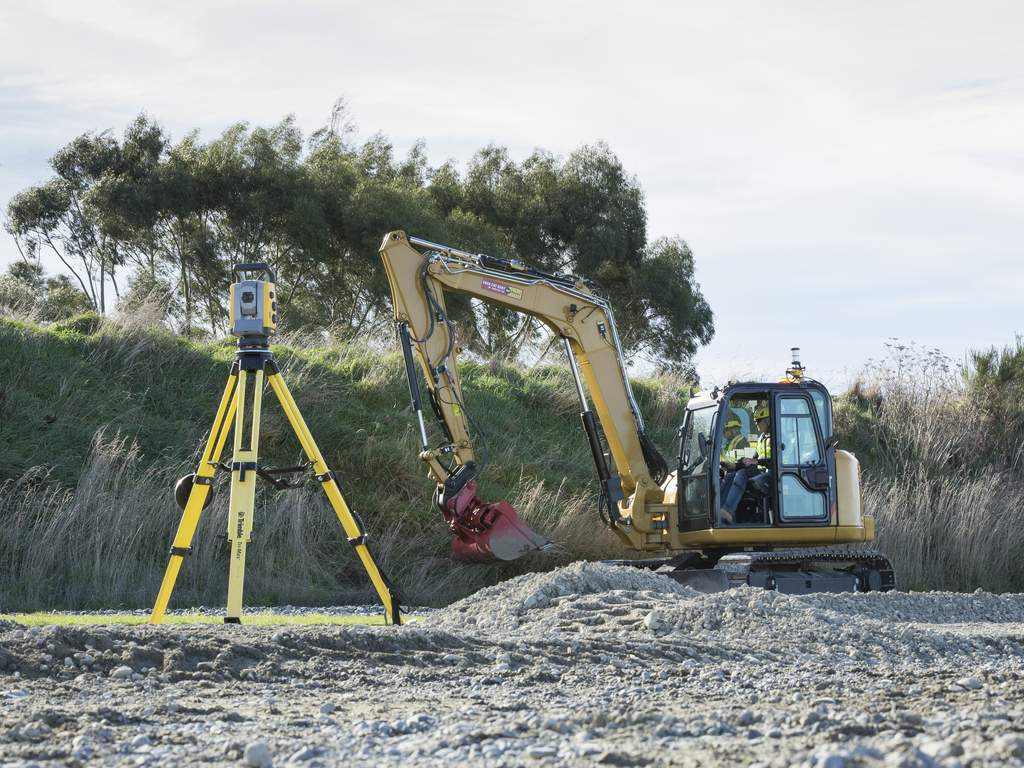

Gravemaskine Trimble 3D-UTS styring

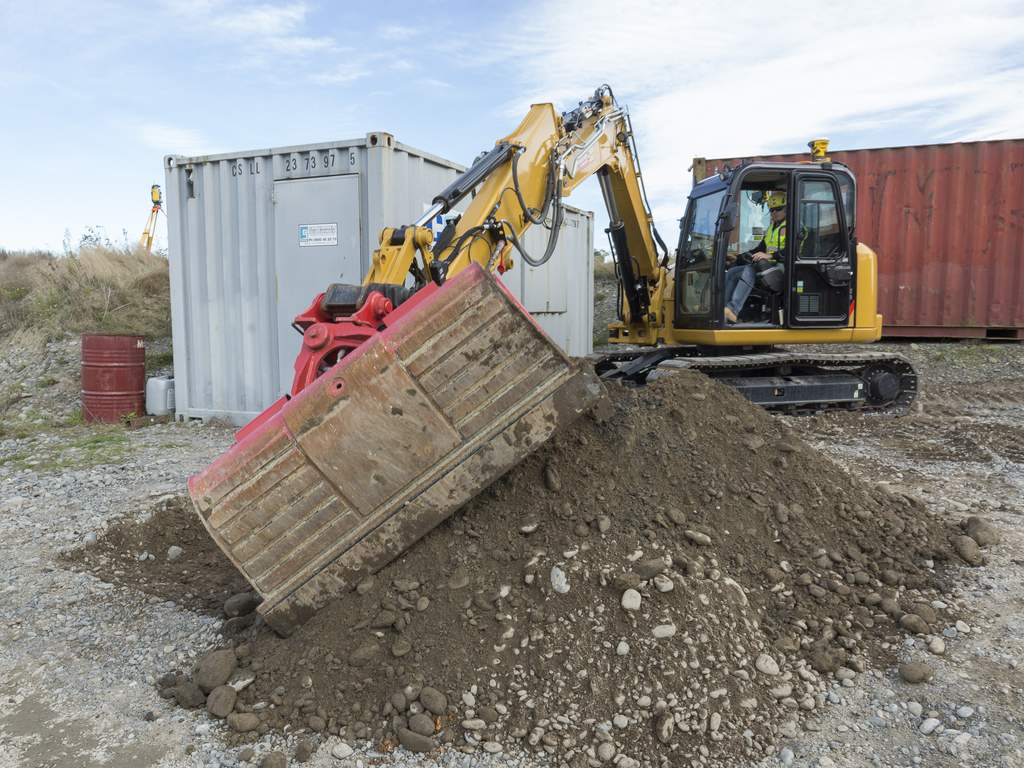

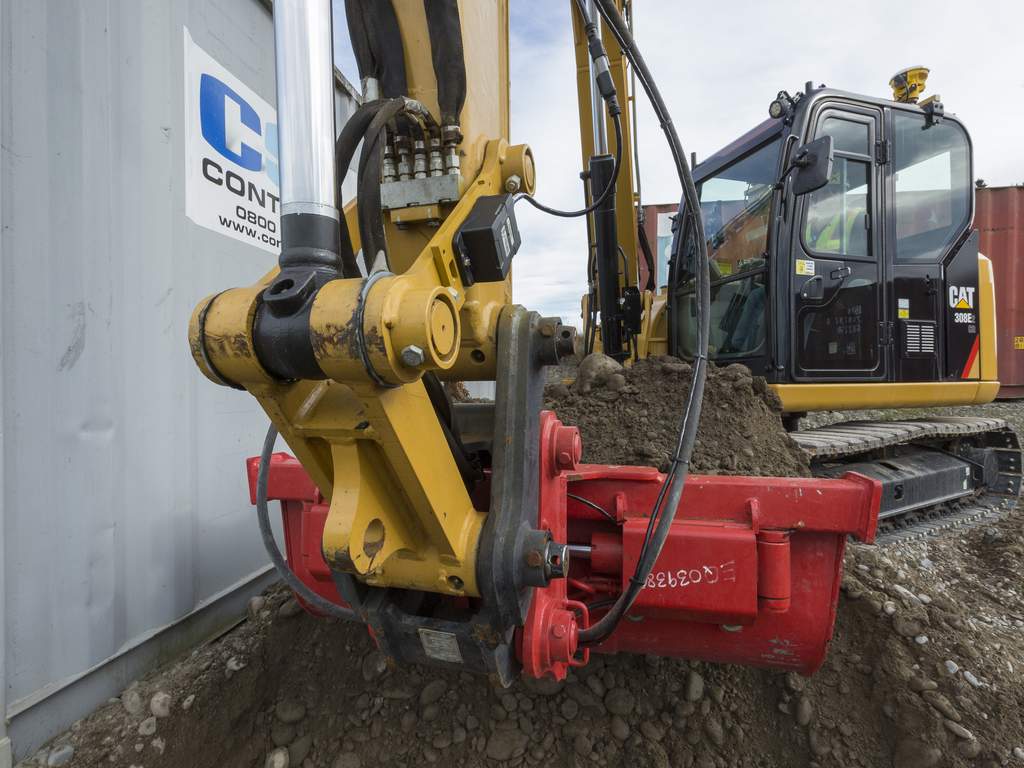

Gravemaskine med justerbar bom og tiltrotator med Trimble 3D GNSS-controller
Gravemaskine med justerbar bom og tiltrotator med Trimble 3D GNSS-controller
Fleksibilitet
Entreprenøren kan med en mindre maskine med 3D-styring være fleksibel og udføre arbejdet, som ikke kræver eller egner sig til store maskiner. Især mindre byggevirksomheder eller virksomheder inden for have- og anlægsgartneri kan med maskinstyringssystemer til kompakte maskiner åbne helt nye opgaveområder, som ikke ville være mulige uden et styresystem.
Trimble-maskinstyringssystemerne supplerer hinanden på fremragende vis med Trimble-løsninger til opmåling og positionering, f.eks. totalstationer eller GNSS-rovere og Trimble-Siteworks-software.
Trimble system til kompaktmaskiner
Ud over de laserstyrede 2D-systemer giver Trimble mulighed for at tilbyde Earthworks 3D-maskinstyring til kompakte maskiner med redskaber som f.eks. planeringsmaskiner, afretningsmaskiner og små gravemaskiner. SITECH-produktkonsulenter anbefaler det bedst egnede system til din maskintype og rådgiver dig om den optimale konfiguration til den pågældende arbejdsopgave.
2D maskinstyring
Med 2D-systemet kan der oprettes niveauer med tværgående og langsgående hældninger. 2D-systemer anvendes derfor primært til nivellering af flade og skrå overflader. Fordelene ved 2D-systemer med laser er den meget høje højdenøjagtighed og de lave investeringsomkostninger i positioneringsteknologi. De er ideelle til maskinstyring på begynderniveau. Det kan til enhver tid opgraderes til et fuldt udbygget 3D-system.
3D-System med Satellitenpositionering (GNSS)
3D-systemet fra Trimble tjener som nivelleringskontrol med automatisk skærmstyring til komplekse terrænmodeller ved jordarbejdet eller anlæg af veje og stier.
Det effektive system er hurtigt klar til drift, kræver ingen ekstra infrastruktur og er derfor særdeles fleksibelt. Den kan modtage alle gængse satellitnavigationssystemer (GPS, GLONASS, Galileo, BeiDou). Internetforbindelsen giver mulighed for løbende modtagelse af korrektionsdata (swipos), synkronisering af datamodeller på kontoret og fjernsupport.
3D system med UTS
UTS-styresystemet er ideelt egnet til mindre byggeprojekter og hyppig flytning af maskiner. F.eks. kan planlægning af cykelstier, sportspladser eller indgange til parkeringskældre udføres mere præcist, hurtigt og effektivt. UTS-totalstationen måler permanent den tredimensionelle position på bladet. Der kan opnås en nøjagtighed på op til ± 6 mm på skiltet.
Positionen bestemmes af en kalibreret universel totalstation (UTS). Til dette formål "sporer" UTS et prisme på maskinen og bestemmer positionen ud fra retnings- og afstandsmålinger. Fordelen ved denne konfiguration er, at positionsbestemmelsen i millimeterområdet er mere præcis end ved GNSS-positionering, og at der derfor kan arbejdes mere præcist - f.eks. med finplanering. Desuden er det en fordel at arbejde med UTS på byggepladser uden satellitmodtagelse, f.eks. i haller eller afskærmede områder under træer eller i indre byområder.
Uanset om der skal skabes flade overflader eller modelleres komplicerede former, viser maskinstyringssystemerne altid føreren, i hvilken højde og position han arbejder i øjeblikket. Dette resulterer i op til 50 % højere produktivitet til op til 40 % lavere omkostninger.
- Personalebesparelser i forbindelse med opmåling og afsætning før og under arbejdet
- Du behøver ikke længere vente på landinspektøren, ingen nedetid for din maskine
- Øget arbejdssikkerhed, da der ikke er nogen personer, der færdes inden for maskinens radius for kontrolmålingen.
- Besparelse af maskintid og brændstof på grund af færre arbejdsgange og hyppigere opnåelse af den ønskede planhøjde i én arbejdsgang
- Tidsbesparelser ved at undgå yderligere afgravning og unødvendig genopførelse
- Konstant høj præcision i forbindelse med udførelse og større pålidelighed
- Tidsbesparelser ved færre ture til byggepladsen på grund af opkobling mellem maskine og kontor: overførsel af design og online support til føreren ved spørgsmål.
Kortlægningsfunktionen viser grafisk arbejdets forløb for føreren og giver ham mulighed for at registrere og dokumentere de mellemliggende statuspunkter. Byggeforløbet kan vises og evalueres online via Trimble WorksOS.
flytbar fra maskine til maskine
Med Trimble Earthworks Go maskinstyring sætter SITECH og Trimble standarden for maskinstyring til kompaktmaskiner. Trimble Earthworks GO portable løsning til maskinstyring til kompaktmaskiner giver dig høj nøjagtighed på alle planeringsopgaver, og med sine super brugervenlige funktioner er den nem at tage i brug. Den uovertruffne flytbare platform for Trimble Earthworks GO! ledsaget af GO! boks-teknologien gør det nemt og hurtigt for entreprenøren at flytte det mobile system fra maskine til maskine, alt efter arbejdsopgave og maskine.
Trimble Earthworks GO flytbar maskinstyring fra maskine til maskine

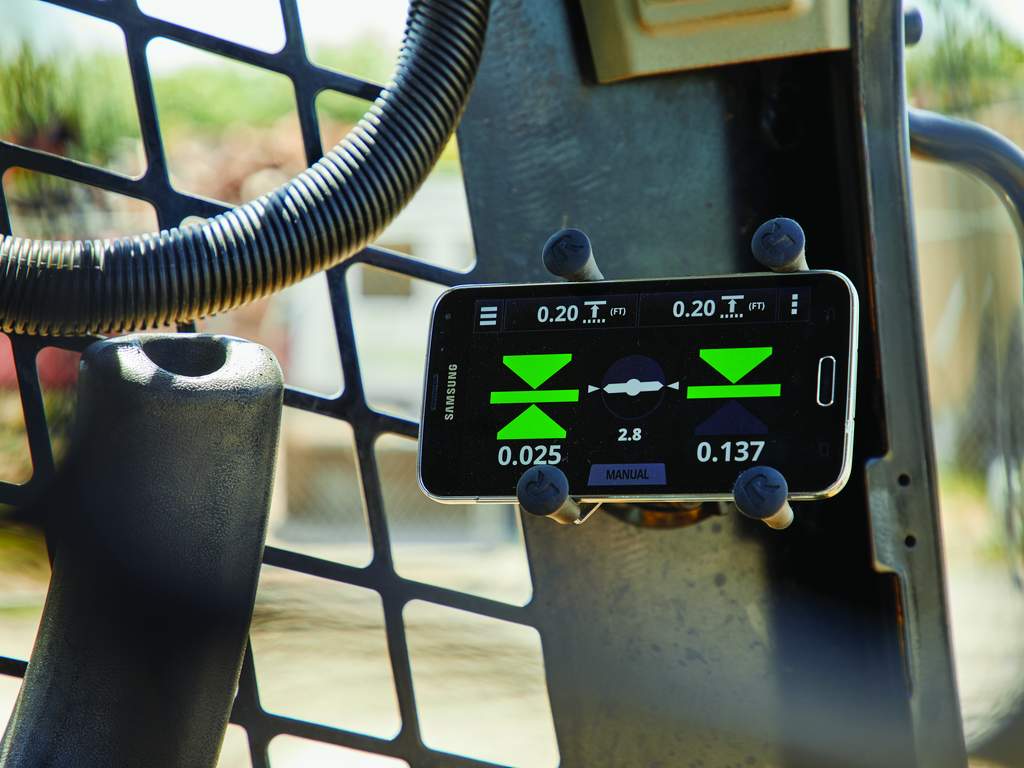

Trimble Earthworks GO mobilløsning til maskinstyring
Trimble Earthworks GO maskinstyring til kompaktgrader
Integration med
Trimble Business Center
Kraftfulde moduler hjælper dig med at skabe præcise, integrerede 3D-modeller til anlægs- og vejbygningsprojekter hurtigt og nemt. Træf bedre beslutninger, reducer dyre fejltagelser og øg effektiviteten på kontoret og på byggepladsen.
læs videre »
Trimble WorksOS
Med projektstyringsplatformen kan byggeledere og projektledere se byggeriets fremskridt i realtid sammenlignet med designet i ét enkelt program. Byggeledere ser maskinernes produktivitet i 3D og kan optimere arbejdseffektiviteten på byggepladsen.
læs videre »
