Maskinstyring til asfaltudlægger

Trimble Roadworks 3D-systemet til asfaltudlæggere er efterfølgeren til Trimble PCS900-styringssystemet. Trimble Roadworks forbedrer funktionerne i PCS900 med opdateret software og nye hardwarekomponenter, på samme måde som Trimble Earthworks.

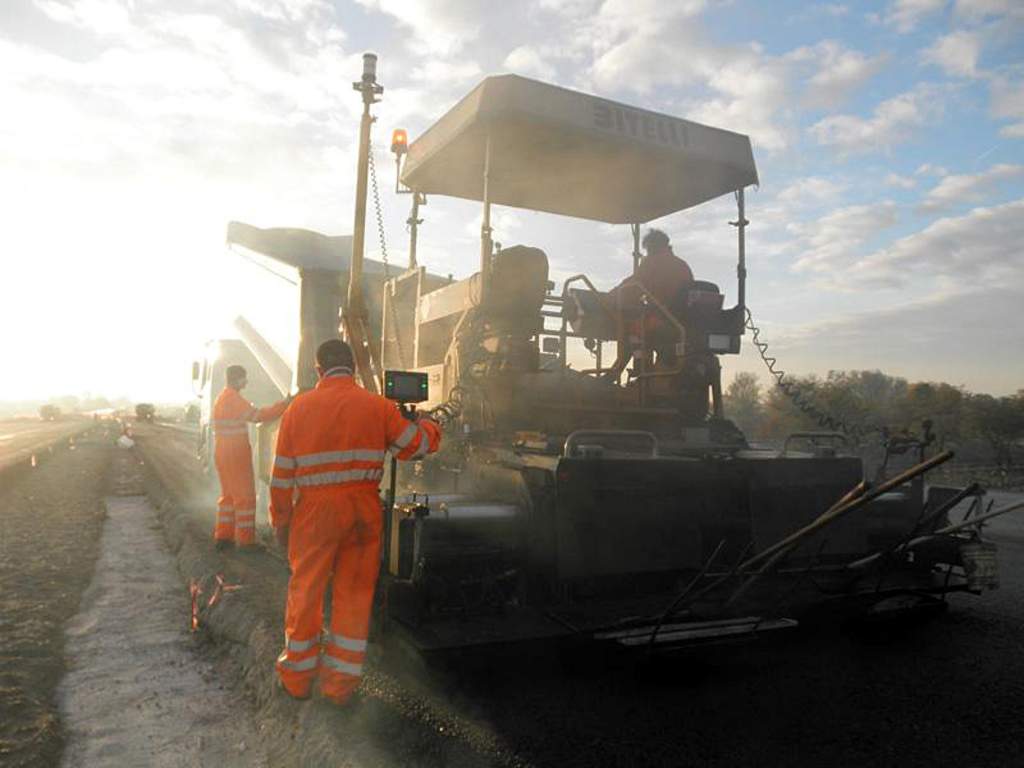

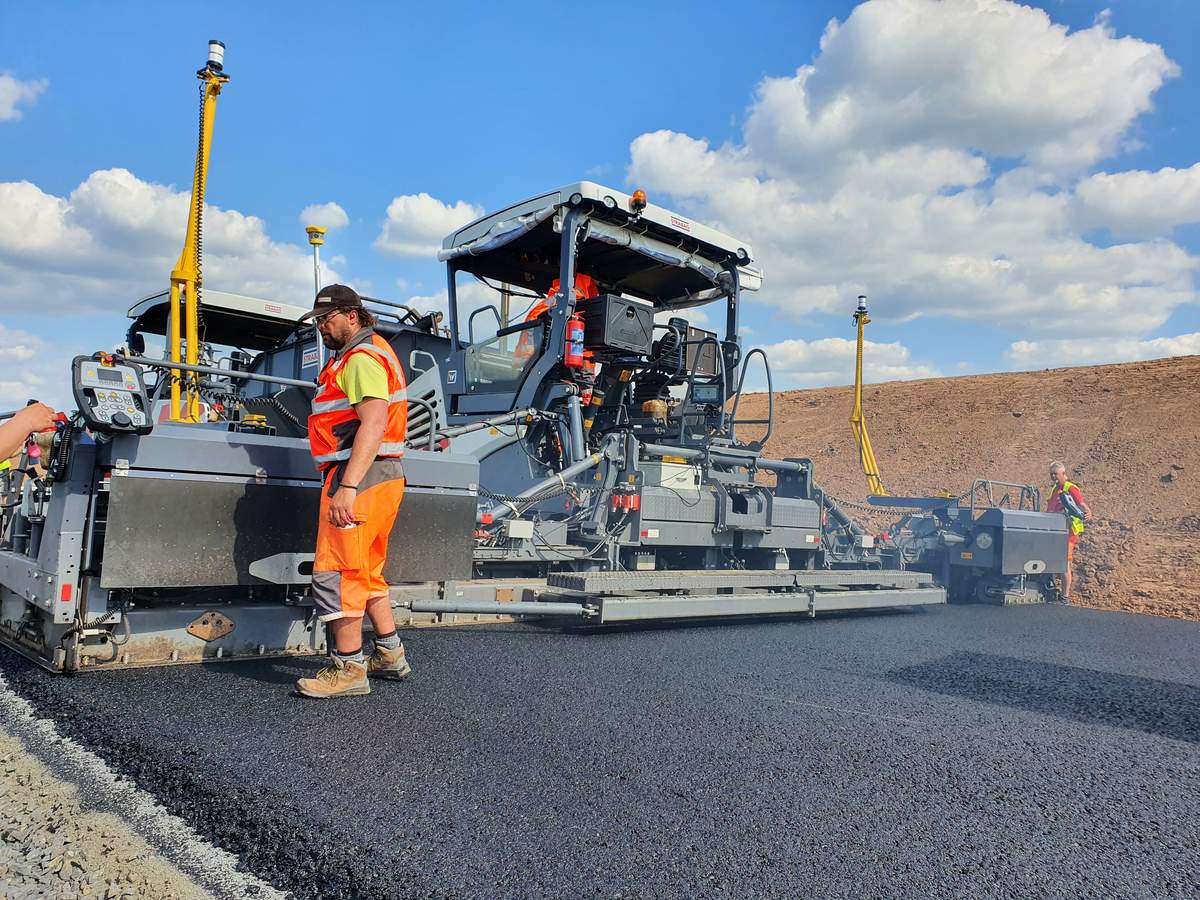

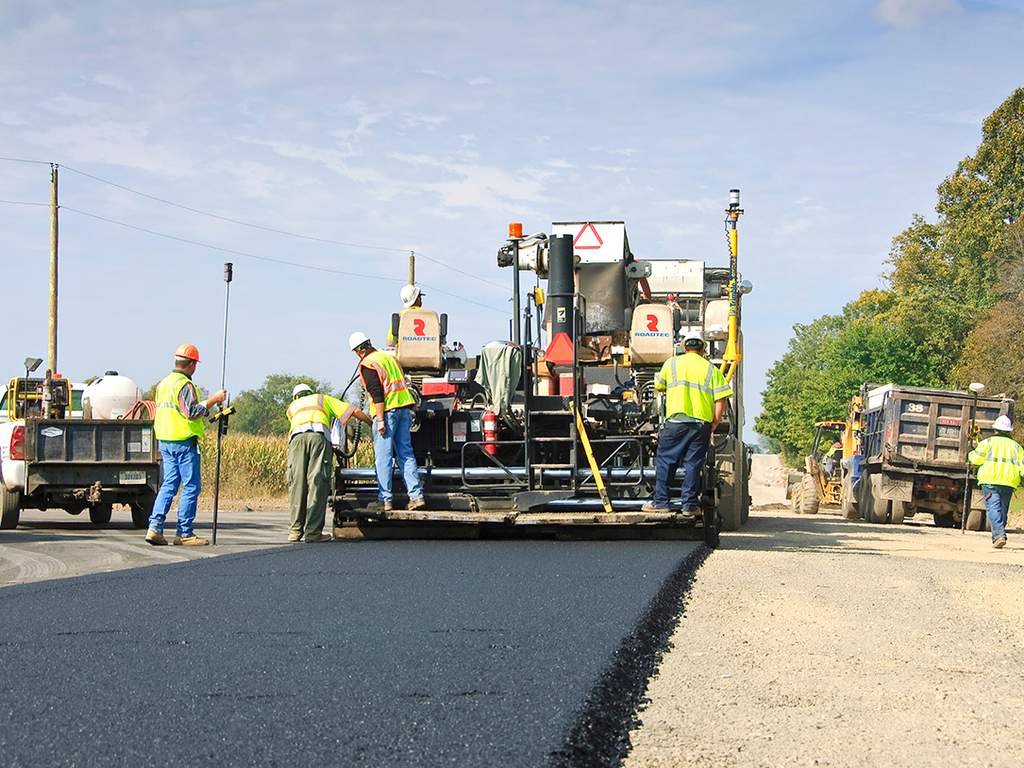

Med Trimble Roadworks 3D-maskinstyring styres afretteren præcist til at udføre asfaltbelægning med variabel dybde og hældning baseret på et 3D-design. Især for vejentreprenører, der udlægger større områder, er Trimble Roadworks det ideelle 3D-system, fordi det understøtter 2-polede konfigurationer til styring af afretningslag, der er længere end 7 meter.

Fordelen ved 3D-systemet i forhold til et 2D-system er, at komplekse vejoverflader med overgange, kurver og hyppigt skiftende tværhældninger kan implementeres direkte i henhold til 3D-modellen uden køretråde eller andre fysiske referencevariabler. Til dette formål bestemmes positionen via et opmålt fikspunkt ved hjælp af GNSS eller totalstationen, og afretningslagets position og retning bestemmes med 3D-sensorerne og styres via hydraulikken.

• Man kan undlade 3D-fræsning og nøjagtig nivellering. I stedet udjævnes høje og lave punkter med de mere omkostningseffektive materialer i det første lag.
• Mere jævn vej, mens asfaltforbruget reduceres
• Komplekse designs som overgange, kurver med hældning og hyppigt skiftende tværhældninger kan udføres.
• Opfyld specifikationerne for nøjagtighed og jævnhed: Færre reklamationer betyder lavere omkostninger og større rentabilitet
• Ingen tidskrævende og kostbar afmærkning af afretningslinjer, der kommer i vejen
• Automatisk horisontal styring og afretterbreddekontrol til Vögele-udlæggere

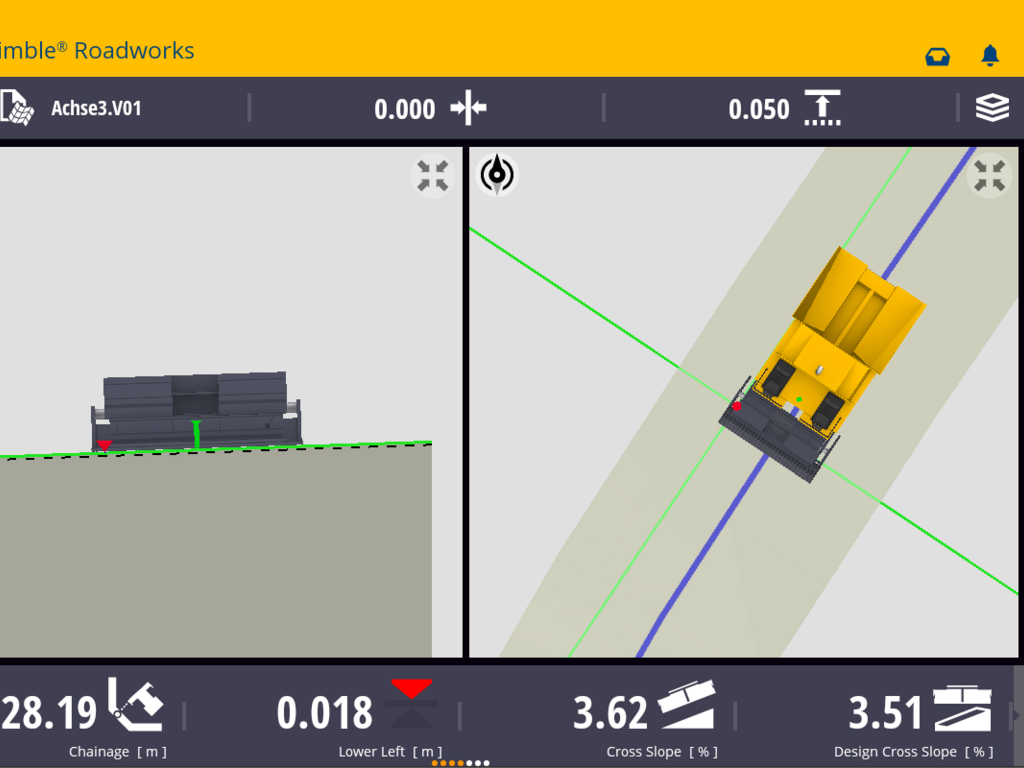

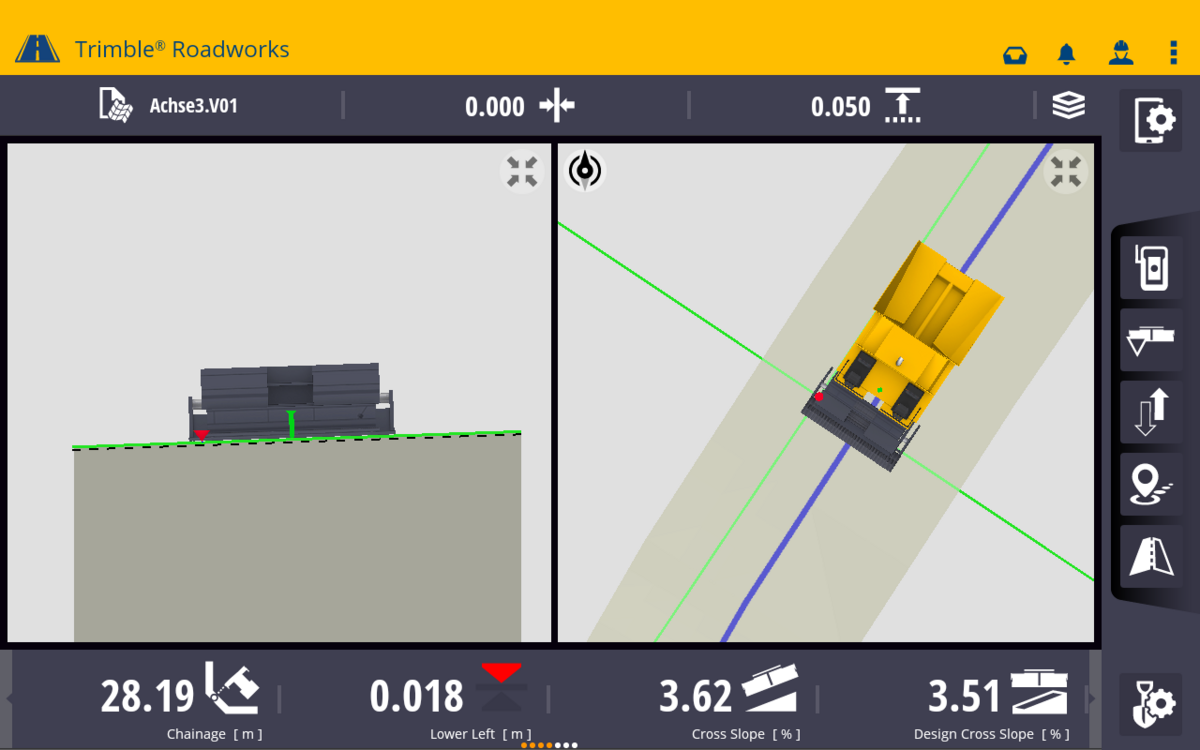

• Design en 3D-model i Trimble Business Center, og indlæs den på skærmen i førerkabinen.
• Brug SPS930 Universal Total Station og integreret software og hardware til at sammenholde den faktiske afretningsposition og hældning med 3D-modellen.
• Systemet styrer automatisk afretteren over hydraulikken, så du får præcis den rigtige materialetykkelse og hældning.

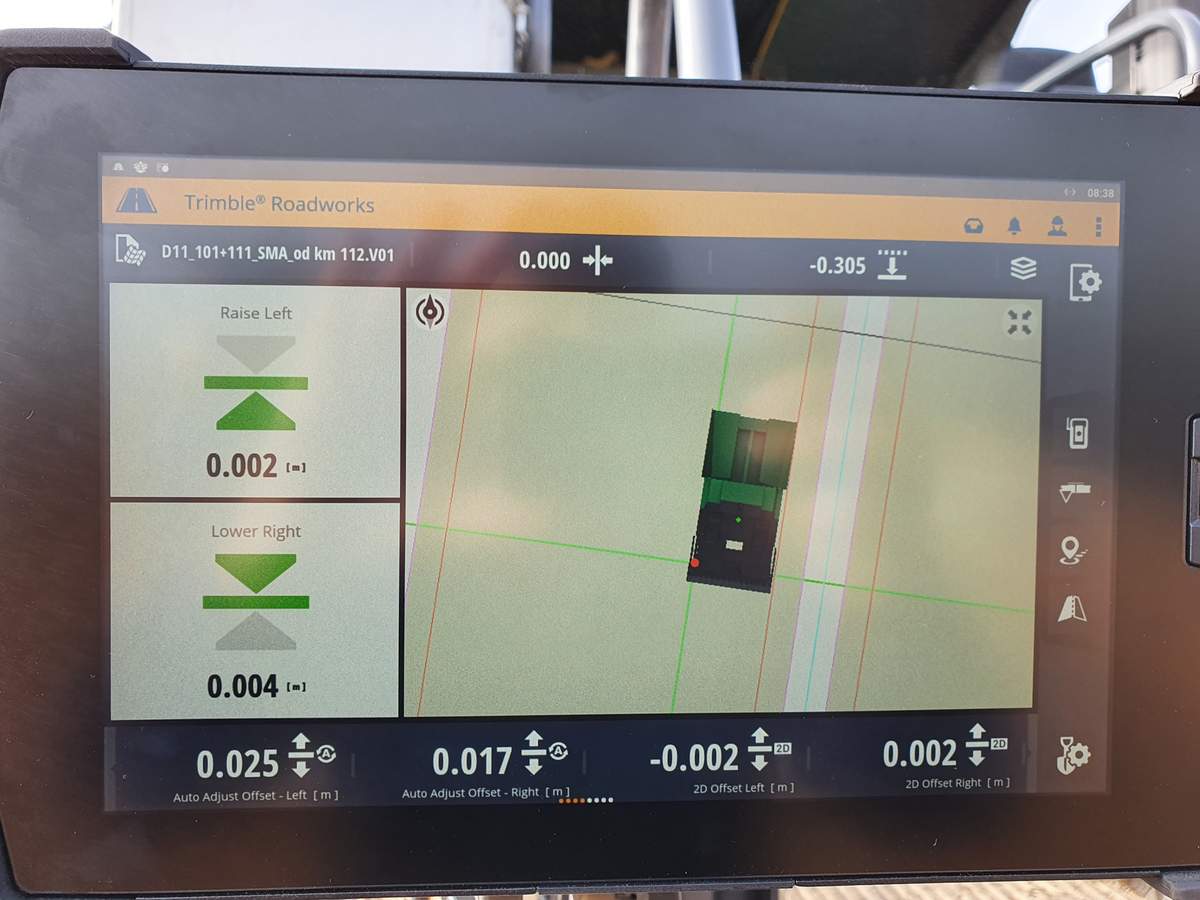

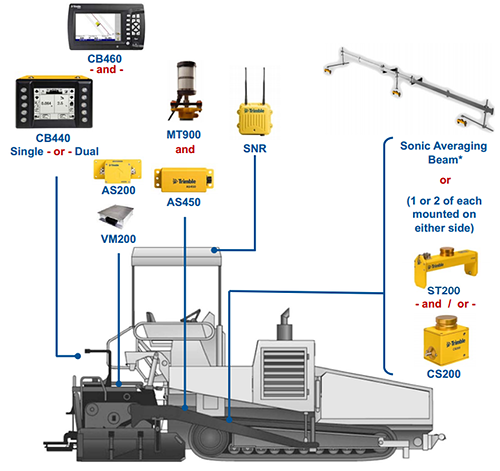

• Trimble TD520 skærm
• Trimble EC520 kontrolenhed
• Trimble VM510 ventilmodul
• Trimble LR410 lasermodtager
• Trimble sensorer AS450

Trimble Roadworks til asfaltopbygningsmaskiner er efterfølgeren til Trimble PCS400 2D-kontrolsystemet. Trimble Roadworks forbedrer PCS400's funktioner med opdateret software og nye hardwarekomponenter, der allerede anvendes til Trimble Earthworks.

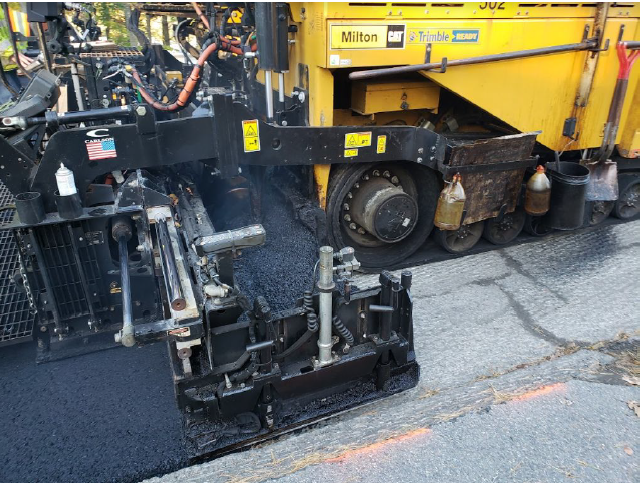

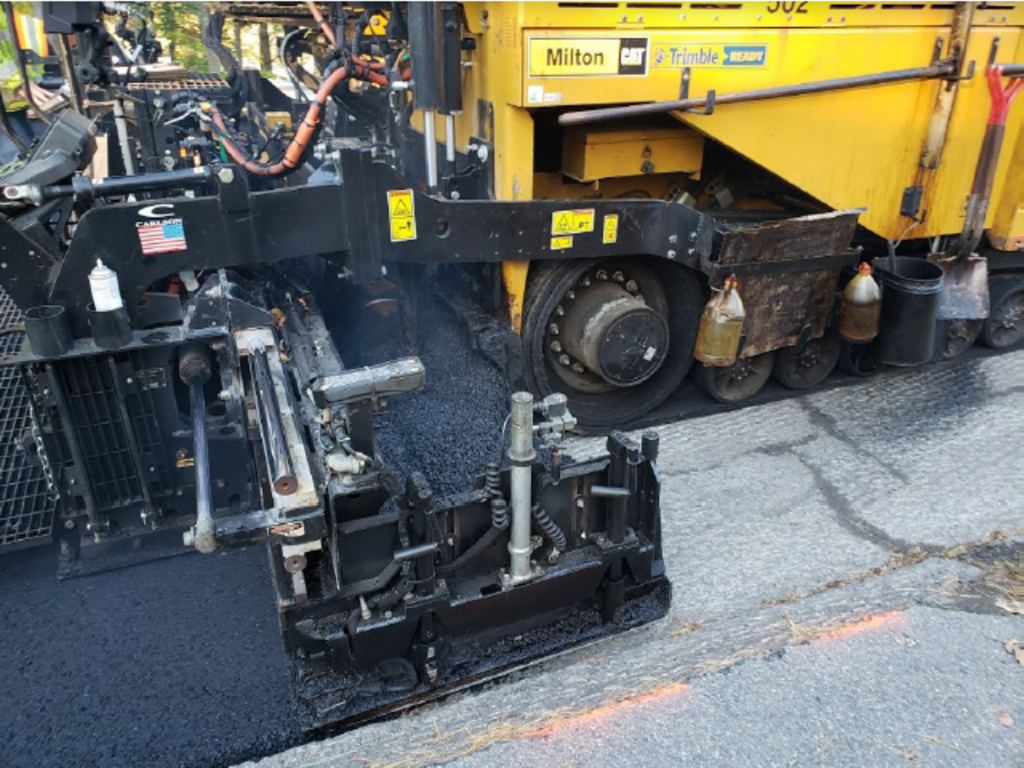

Trimble Roadworks 2D-systemet kontrollerer højden og hældningen af afretningslaget ved hjælp af lasermodtagere, ultralydsscannere, kontakt- og hældningssensorer og/eller BigSki. Trimble Roadworks hjælper dig med at opfylde kravene til nøjagtighed i forbindelse med vejbyggeri med lavere omkostninger.

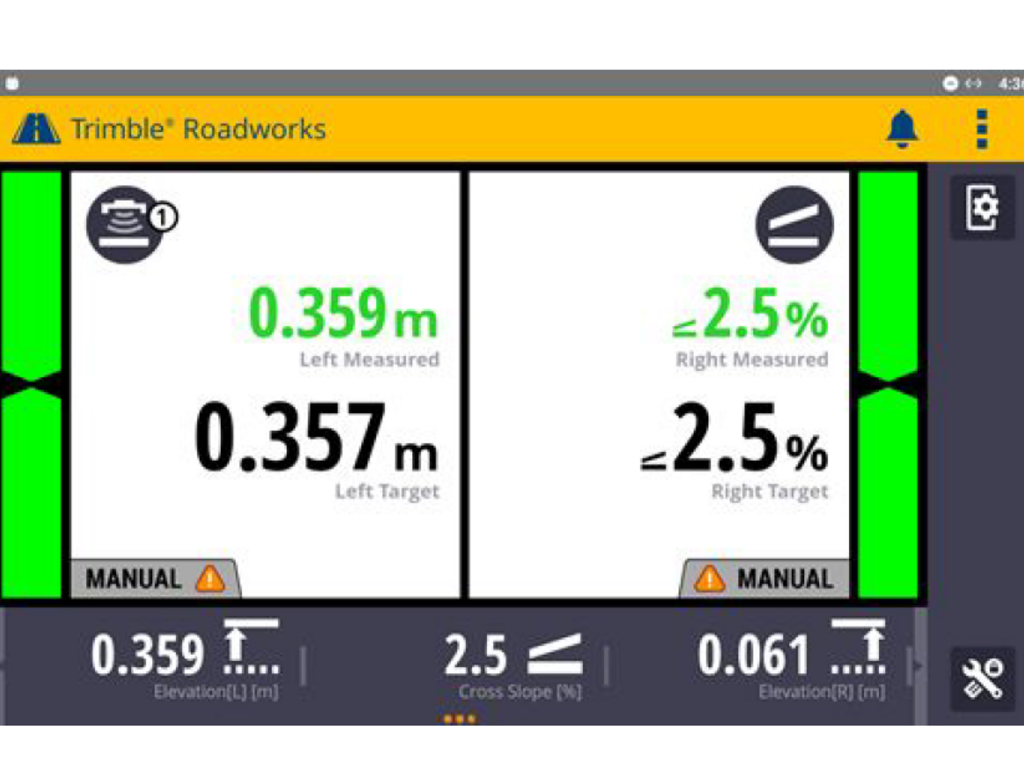

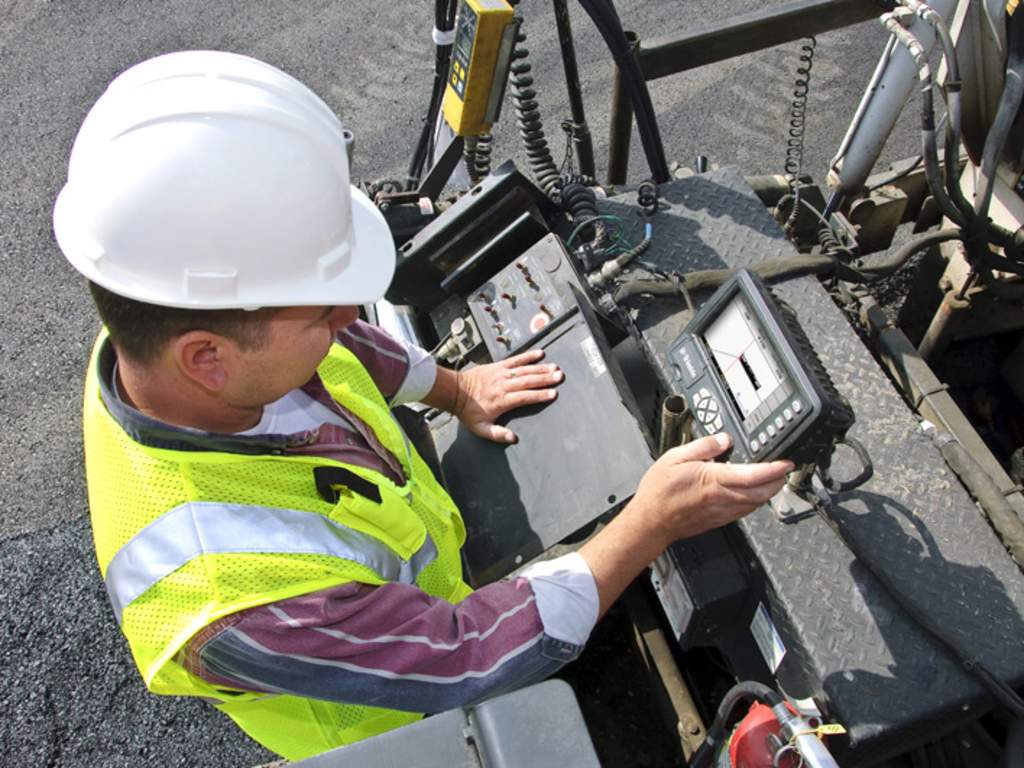

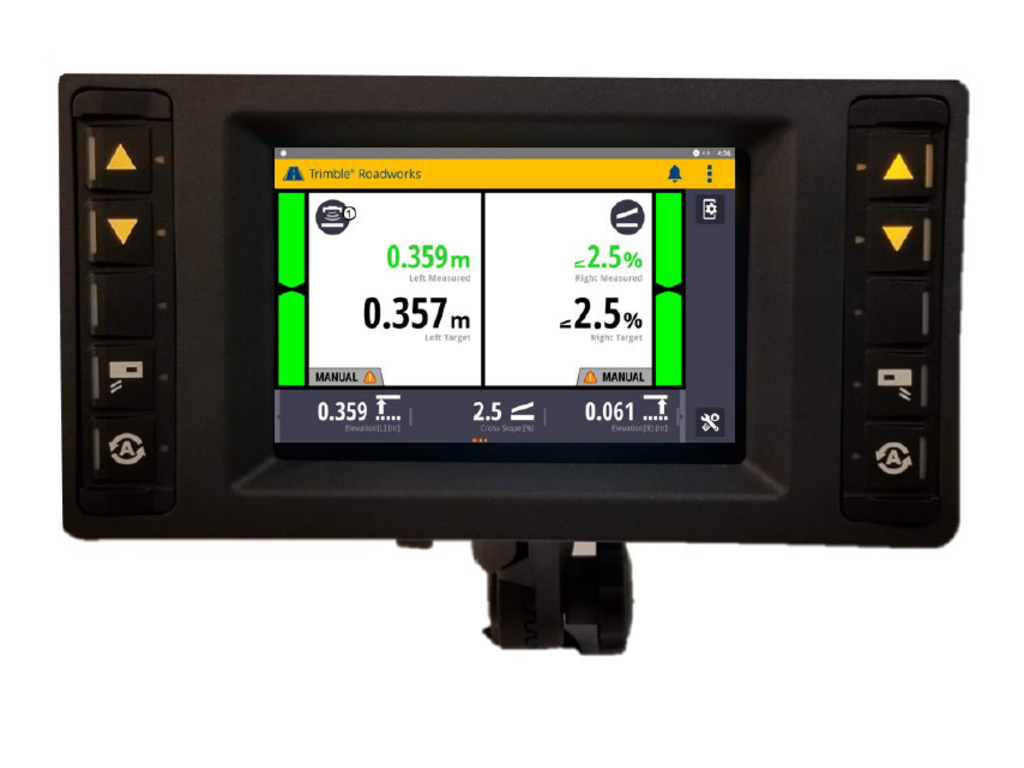

Roadworks bruger Trimbles overlegne sensorteknologi til nøjagtigt at scanne mod en linie eller en overflade. Den grafiske visning på Trimble TD510 Android-skærmen giver belægningsmandskabet mulighed for at se indstillingerne og målingerne for højde- og hældningssensorerne med et enkelt blik og styre dem med sidetastaturerne. En internetgrænseflade bruges til at administrere firmware, konfigurere systemet, kalibrere ventiler eller overvåge komponenter.

For at opnå meget præcise resultater sker opbygning af underlaget allerede ved hjælp af maskinstyringssystemer til grader eller fræser. Trimble Roadworks kan også spare betydelige mængder af dyrt belægningsmateriale ved at levere en præcis og jævn belægning.

Trimble Roadworks kan forbindes med Trimble PCS900 3D-systemet. Det betyder, at både 3D-styring og Trimble Roadworks kan bruges som 2D-styring.

• Trimble skærmTD510
• Trimble EC520 kontrolenhed
• Trimble VM510 ventilmodul
• Trimble LR410 lasermodtager
• Trimble sensorer AS200, ST200, ST220, CS200

• Caterpillar D, E og F-Serie
• Vögele
• Terex / Cedarapids
• Weiler

hhv. med PWM eller PT+ hydraulikventiler

• Forbruget af dyrt materiale kan minimeres ved at arbejde tæt på tolerancen
• Personaleomkostningerne reduceres, da kun én person er nødvendig til at styre afretningsmassen
• Høj kvalitet sikrer maksimal jævnhed og optimal kørebarhed
• Hurtig færdiggørelse

Totalstationen giver den millimeterpræcision, der er nødvendig ved asfaltering.

Med Trimble SPS930 Universal Total Station, MT900 Active Target Prism og CB430 Control Unit får du fleksibiliteten af et kombineret 2D/3D-kontrolsystem. Den ene side af afretningslaget kan styres i 3D i højden, den anden via den variable hældning i 3D-konstruktionen, en fast hældning eller en overfladesensor.

Alt efter behov kan du nu skifte mellem 2D- og 3D-styring. Den tidligere nødvendige, omkostningstunge wireforstærkning er ikke længere nødvendig. På grund af det meget nøjagtige grundareal og den nøjagtige materialeindgang kan der spares betydelige mængder af dyrt materiale.

• Jævn vejbane med optimeret materialeforbrug
• Installation af komplekse strukturer som f.eks. overgange, kurver med hældninger eller hyppigt skiftende tværhældninger
• Høj nøjagtighed og gennemførelse af design i henhold til planen
• Placeringen (kørebanekanten) er præcist anlagt

Positionering med totalstationen garanterer den højeste nøjagtighed til overfladekontrol og udlægning af materialer og kan også anvendes på steder, hvor satellitmodtagelse ikke er mulig eller forstyrres (beliggenhed i byerne, afskærmning af høje træer, tunneler, kløfter, bjerge eller lignende).
